离心旋涡泵
产品概述
离心旋涡泵分为W型单级旋涡泵和船用离心旋涡泵两种型号。

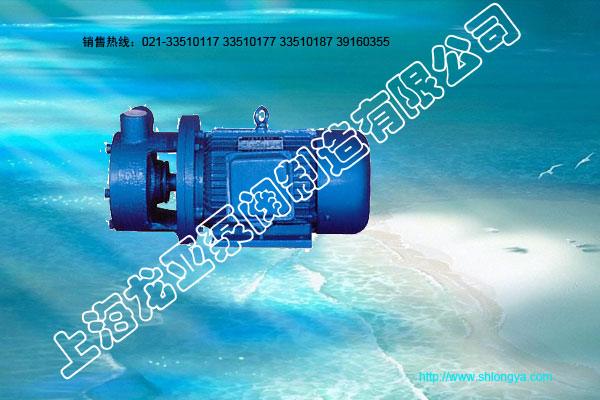

W型单级旋涡泵，供输送60℃以内的清水及物理化学性质类似于水的其他液体之用，该型号泵与电动机直联，结构简单，安装维修方便，重量轻，体积小，适用于小型锅炉、船舶和其他给水工程。
船用离心旋涡泵为直联式机械密封结构，结构简单安全可靠，具有较好的机械性能，适用于各种船舶抽送40℃以下的海水、淡水，并能用于饮用、洗涤及无显著腐蚀的其他液体。
型号意义：
1W2.5-12
1 —— 吸入口径为1英寸（即25mm）
W —— 旋涡式
2.5 —— 流量为2.5m3/h
12 —— 泵的压力为12×0.098(MPa)
1.5CWXJ-2
1.5 —— 吸入口直径为1.5英寸（即为40mm）
C —— 船用
W —— 旋涡式
X —— 自吸
J —— 直联式机械密封
2 —— 比转数的1/10（即该泵的比转数为20）
性能范围(性能参数)
· 转速29O0r/min
· 进口直径 40～6Omm
· 流量 0.7～8m3/h
· 扬程 40～120m
· 功率 2.2～4kW
主要用途
·适用于小型锅炉给水
·船舶用水和其他给、排水
|
型号
Model
|
流量
Capacity
Q (m3/h)
|
扬程
Head
H (m)
|
转速
Speed
n (r/min)
|
功率Power(kW)
|
效率
Efficiency
|
必需汽蚀余量
(NPSH)r
m
|
泵重量
Weight
(kg)
|
|
轴功率
Shaft Power
|
电机功率
Motor Power
|
|
3/4W0.7-10.5
|
0.7
|
105
|
2900
|
1.54
|
2.2
|
13
|
6
|
41
|
|
1W2.5-12
|
2.5
|
120
|
2900
|
2.64
|
3
|
31
|
6.2
|
45
|
|
1.5W4.5-3.9
|
4.5
|
39
|
2900
|
1.99
|
4
|
24
|
6.6
|
58
|
|
2W8-4
|
8
|
40
|
2900
|
2.72
|
4
|
32
|
6.7
|
51
|
|
1.5CWXJ-2
|
3
|
40
|
2900
|
0.82
|
2.2
|
40
|
额定6.1
|
69
|
|
1.5CWXJ-4
|
10
|
35
|
2900
|
2.38
|
4
|
40
|
最大2.1
|
83
|
|
